近年制冷行業火速發展的同時，“安全”和“環保”兩大難題對冷鏈物流、食品冷加工設施制冷系統的選擇和現有冷鏈物流、食品冷加工設施制冷系統的改造與升級領域產生了重大而又深遠的影響。國家關于制冷工程的“安全”和“環保”問題制定了明確的國家法律文件和行政法規，同時國際范圍內也有相應的國際條約，二者共同形成一個系統性的政策框架，所有工程行為都需要在這個框架下進行。



國家明確要取締關閉一批違法企業，治理整改一批隱患企業，提升一批較好企業。要求在人員較多的生產場所嚴禁采用氨直接蒸發制冷系統。并規定氨構成重大危險源的臨界數量為10噸。國務院安委會辦公室定于2017年2月至11月開展專項治理驗收工作。對全國涉氨制冷企業液氨使用專項治理情況開展驗收，消除作業場所采用氨直接蒸發制冷的空調系統和快速凍結裝置未設置在單獨作業間內的兩類重大事故隱患，提升企業液氨使用安全水平，有效遏制重特大事故發生。



截止到2010年1月1日，在全球范圍內已實現了CFCs的淘汰。在 CFCs淘汰轉換工作提前完成的基礎上，在2007年9月份召開的《蒙特利爾議定書》第19屆締約方大會上，國際社會又進一步達成了“加速淘汰 HCFCs”的調整案，該調整案規定：對于議定書第5條款締約方（即通常所說的中國等發展中國家），其HCFCs消費量與生產量到2020年 削 減35%，到2025年削減67.5%，到2030年完成全部淘汰。



2016年10月《蒙特利爾議定書》第28次締約方會議重點審議了關于 HFCs削減控制的修正案。最后形成了新的“基加利修正案”中國等主要發展中國家，自2024年HFCs開始凍結，2029年削減10%，最終2045年實現削減80%。



以保護地球臭氧層不受破壞，我國先后下發《關于嚴格控制新建使用含氫氟氯烴生產設施的通知》、《消耗臭氧層物質管理條例》等對其進行管理。 在專項治理過程中，應嚴格避免產生以“氟利昂制冷劑代替氨制冷劑”的簡單化做法所帶來的環境問題”；其中還明確要求：“對人員較多的生產場所的制冷系統要采用載冷劑間接制冷系統”





間接冷卻是指制冷設備在運行時，通過載冷劑將被冷卻物體的熱量傳給制冷劑的一種制冷方式。間接制冷系統是在傳統直接冷卻系統的基礎上增添了載冷劑循環部分。



其工作原理如圖1所示，儲液器（蓄冷器）G中的載冷劑液體經載冷劑泵A循環至蒸發器B，在蒸發器內與被冷卻物體進行換熱，帶走其熱量，而后循環至換熱器E，在換熱器E中載冷劑與制冷劑進行換熱，將其吸收的熱量傳遞給制冷劑，載冷劑被冷卻而后儲存至儲液器（蓄冷器）G中，最后再次進入蒸發器E進行換熱。



制冷劑在換熱器E內經過換熱后蒸發成低溫低壓氣體狀態，被壓縮機C吸入后壓縮至相對高溫高壓的氣體狀態，制冷劑氣體進入冷凝器D與冷卻介質進行換熱，制冷劑氣體被冷卻冷凝為高壓液態，經過節流裝置F節流降價至兩相狀態，最后制冷劑再次進入換熱器D進行換熱，循環就這樣周而復始的進行。

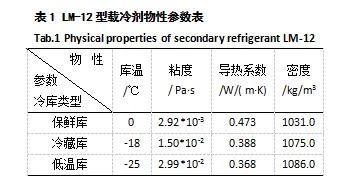

此優化方案中所用載冷劑為冰河冷媒科技（朝陽）有限公司有限專利產品冰河冷媒，其特點是用量省、載冷能力強、防銹性能突出、無毒、無閃點解決了傳統載冷劑存在的問題，使設備使用壽命至15年以上。相關物性參數對比見表1。



與直冷系統相比，間接制冷系統的優勢特點如下：

采用間接冷卻制冷系統，減小了制冷系統的體積，可使制冷劑的充注量減少；通過冰河冷媒載冷劑進行間接制冷，其管道為普通的水路系統，制冷管路安裝簡單、方便快捷，管道承壓小，管材要求小且不易發生泄漏。



采用氟利昂制冷劑，不存在防爆問題；管道采用普通的水路，不易發生泄漏；采用載冷劑可使制冷系統集中，制冷劑不直接入庫，一方面庫內冷凍冷藏的食品不會受到污染，另一方面，與冷庫的工作人員密集的工作地點分開，提高了人身安全性；即使發生泄漏，代價也低得多。



間接冷卻系統中制冷劑系統集中在較小的地方，制冷劑的充注量減少，減少了HCFCs類和HFCs類制冷劑的使用，降低了對臭氧層的破壞性和溫室效應。



載冷劑的熱容量大，庫溫易于保持穩定。間接冷卻制冷系統因為溫差遠小于氟利昂或氨制冷劑直接制冷產生的溫差，不需要安裝加濕裝置就能滿足長期的保鮮。這種較高的溫度精度控制利于食品的保鮮，減少了食品的干耗，避免了不必要的損失，節省了費用。



當壓縮機停車后，受溫控的變頻載冷劑泵繼續低流量運轉，可維持冷庫較長時間的溫度要求。由于載冷劑溫度的回升呈緩升曲線，期間直冷可能量調節至低負荷補冷。



壓縮機不需要頻繁地啟動，設備的使用期限延長。故障率低、維修費用低、系統穩定可靠、壽命長。相比于直接冷卻系統，其回油特性更佳。



運行費用包括制冷費用、頻繁啟動費用和除霜費用三個方面。直接冷卻系統蒸發溫度相對較高，制冷電費低，但由于其頻繁啟動且需要進行除霜，故其產品干耗量大，頻繁啟動電費高，除霜費用高，綜合運行費用高。



間接制冷系統蒸發溫度相對較低，熱量損失大，制冷電費較高，但其不需要頻繁啟動，且其除霜的量和次數較小，產品干耗量小，甚至不消耗除霜電能，故其綜合運行費用低。另外間接制冷系統可靈活利用峰平谷電價移峰填谷降低運行成本。



間接冷卻制冷系統載冷劑的選擇非常重要，會影響系統安全性與綜合性能。專業載冷劑系統COP值優于乙二醇。一些非專業載冷劑對系統有腐蝕性，存在安全隱患。間接制冷系統載冷劑的選擇非常重要。本文推薦使用專業載冷劑冰河冷媒。
